數字式光電自準直儀作為光學測量的基礎儀器之一，具備精密測量反射面兩維微小角度偏轉的功能。
產品特色：
1. 面陣工業相機，實時顯示光學真像
2. 亞像素圖像處理技術，測量精度可達到1/20像素
3. 識別多種光學目標（點、十字、一字、工字等）
4. 穩定的結構設計，保證了測量的穩定性
產品功能：
1. 基礎反射面偏轉角度測量
2. 外來光束偏轉角測量
3. 導軌直線度測量
4. 導軌垂直度測量
5. 轉臺定位精度測量
6. 轉臺徑向/傾角跳動測量
7. 光學平晶平行度，光學窗口片或光楔的平行差測量，調整平行光管分化板是否在準直物鏡焦點位置；
8. 配合五角棱鏡對離軸或同軸平行光管光束平行差測試；
9. 配合不同工裝可以完成精密機械的定位安裝，光學產品裝配及調整。
10. TCP/IP數據通訊
11. 數據保存，定時測量等標準功能
12. 支持擴展非標功能
產品系列

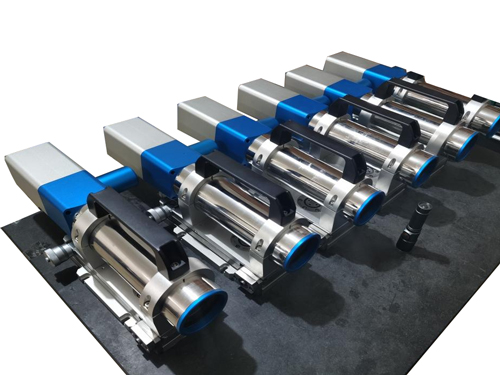

1.MX-300F40D
技術參數 | |||
型號 | MX-300F40D-BS | MX-300F40D-MD | MX-300F40D-PRO |
精度 | 20＂ 范圍±0.5＂ | 20＂ 范圍±0.2＂ | 20＂ 范圍±0.1＂ |
600＂范圍±1.0＂ | 600＂范圍±0.4＂ | 600＂范圍±0.2＂ | |
重復性 | 0.1＂ | 0.04＂ | 0.02＂ |
分辨率 | 0.01＂ | 0.001＂ | 0.001＂ |
幀率 | 30Hz | 30Hz | 50Hz/30Hz |
通訊接口 | USB2.0 | USB2.0 | USB2.0 |
焦距 | 300 mm | 300 mm | 300 mm |
口徑 | 40 mm | 40 mm | 40 mm |
測試距離 | 15m | 15m | 15m |
視場 | X： 2200＂ | X： 2200＂ | X： 2200＂ |
Y： 1600＂ | Y： 1600＂ | Y： 1600＂ | |
MX-300F40D外形尺寸圖
